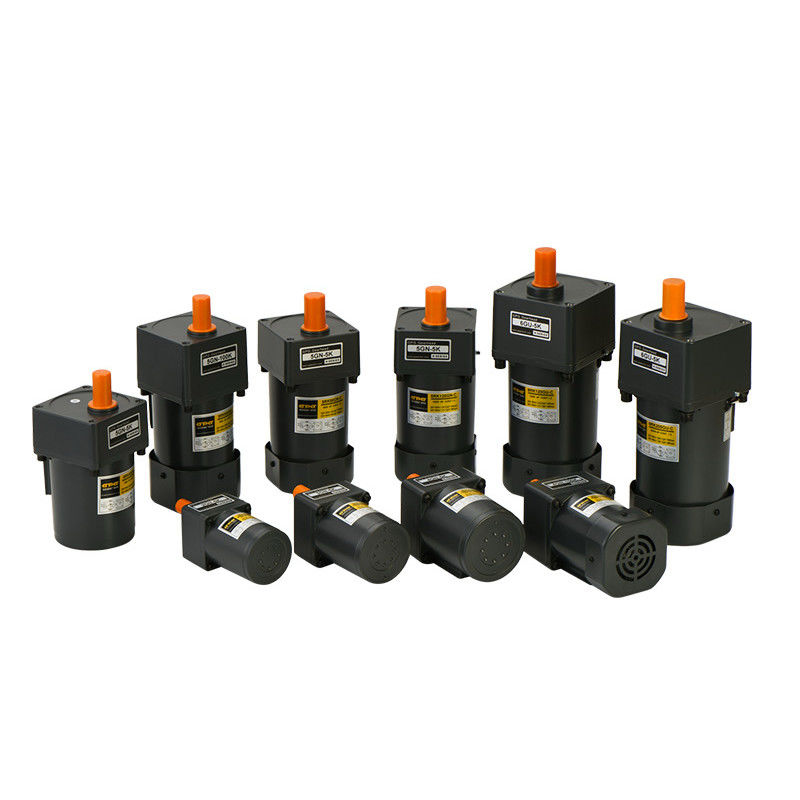

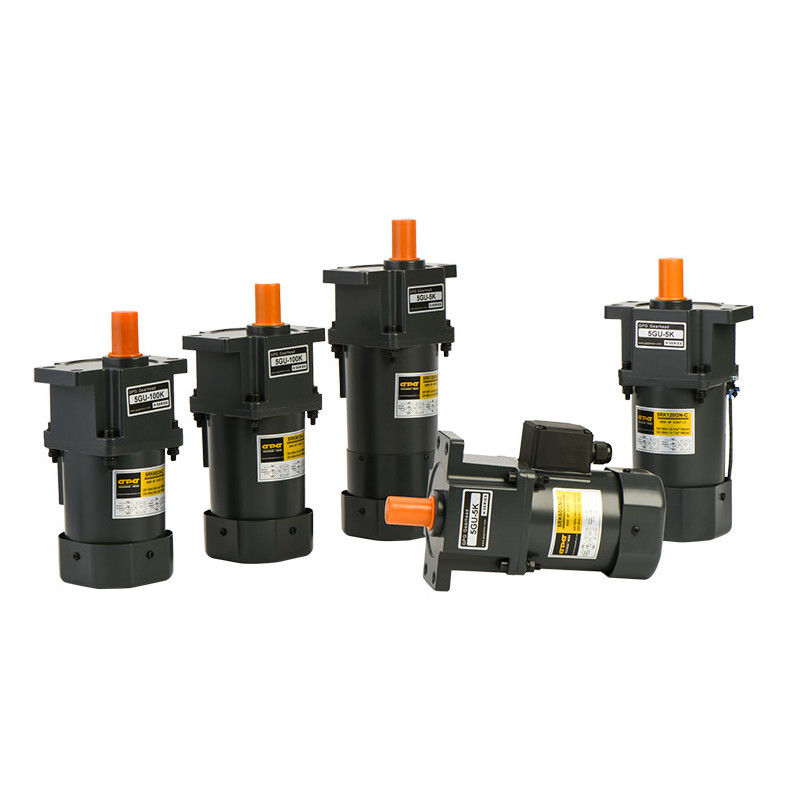

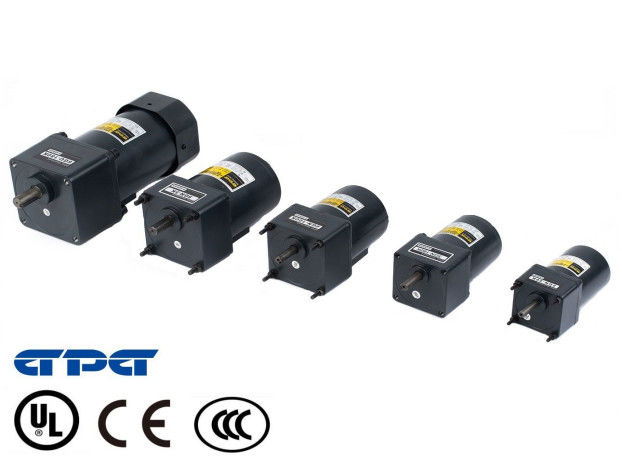

SELEZIONE DEL MOTORE ELETTRICO DEL PICCOLO DI CA DELL'INGRANAGGIO VERME DEL MOTORE IK RK MICRO

SIGNIFICATO STANDARD DI CODICE DI GPG

①Tipo di Shell - 2 mezzi 60mm, 3 mezzi 70mm, 4 mezzi 80mm, 5 mezzi 90mm, 6 mezzi 100mm (il diametro delle coperture del motore)

②il tipo il codice IK del motore significa il motore asincrono (nota: il motore monofase ha cavo principale 4, tutti i motori trifasi è induzione

il motore, motore di 60mm non ha tipo di induzione,), RK significa il motore reversibile (motore monofase ha cavo principale 3)

③mezzi 6W, 15 mezzi 15W, 20means 20W, 25 mezzi 25W, 40 mezzi 40W di codice 6 di potere del motore, ...... 200 mezzi 200W

④il tipo codice di controllo di velocità con la R significa il tipo di controllo di velocità, senza R significa la velocità fissa

⑤il codice GN dell'asse del motore significa l'asse del dente, A1 significa l'asse circolare con il fronte piano, A2 significa l'asse circolare con la scanalatura chiave

⑥il codice A di tensione significa 110V, i mezzi 220V, i mezzi 3ph220V, S3 i mezzi 3ph380V, SS3 di C di S significa 3ph220V/380V

⑦Il codice L del contenitore di terminale significa il cavo principale 450mm, TT significa la scatola terminale con il blocchetto terminali, TC significa la scatola terminale con l'interno del condensatore

⑧la direzione A leadwire/della T-scatola significa a sinistra dell'asse, B significa giù dell'asse, C significa la destra dell'asse, D significa su dell'asse, vede dalla vista dell'asse,

la direzione di difetto è B, vede il collegamento

⑨Leadwire della direzione U della T-scatola: sulla D: giù la L: R sinistra: la destra, vede dalla vista anteriore della scatola terminale, la direzione di difetto è D, See ha attaccato

⑩Il codice termico P del protettore significa il protettore termico, senza mezzi senza protettore termico

⑪il codice F della ventola di raffreddamento significa la ventola di raffreddamento, senza mezzi senza ventola di raffreddamento, m. significa con il freno del magnete, FM significa con il freno del magnete e

ventola di raffreddamento

⑫tipo mezzi del cambio di codice 2 60mm, 3 mezzi 70mm, 4 mezzi 80mm, 5 mezzi 90mm, 6 mezzi 104mm (la flangia delle coperture quadrate del cambio)

⑬il tipo il codice GN della flangia del cambio significa il tipo quadrato il cambio, GS significa il tipo cambio della flangia dell'orecchio

⑭codice 3,5,6,7.5, 10,12.5, 15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,750 di rapporto di velocità

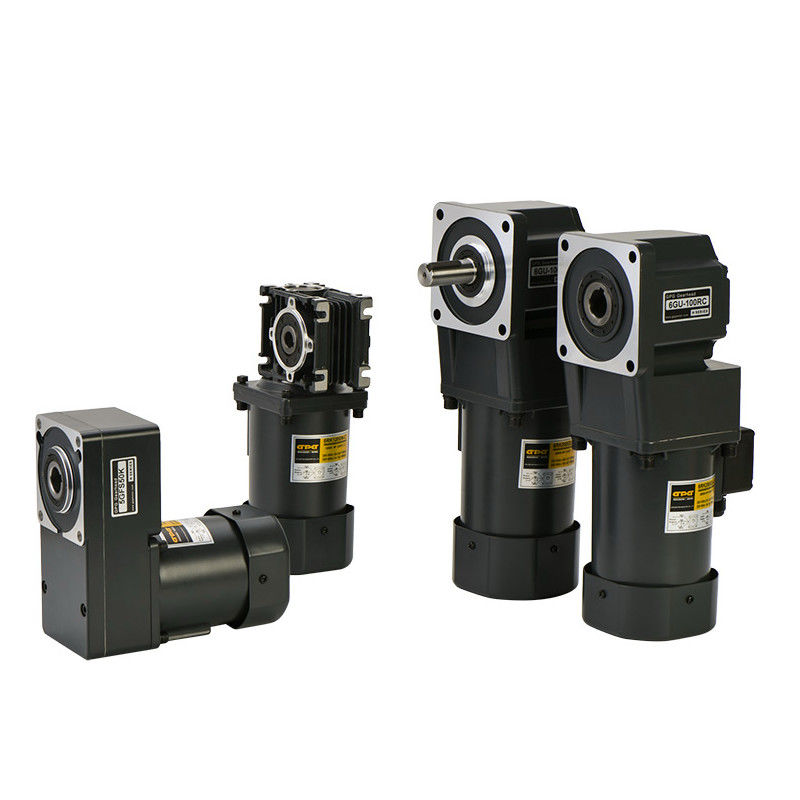

⑮sopportare il tipo codice K significa il cuscinetto a sfera standard, RT significa l'asse solida ad angolo retto, RC significa l'albero cavo ad angolo retto

⑯il codice G8 del diametro dell'asse significa l'asse del diametro di 8mm, G10 significa l'asse del diametro di 10mm, G12 significa l'asse del diametro di 12mm, G15 significa l'asse del diametro di 15mm

⑰il codice L della vite del collegamento significa il foro della vite, T significa attraverso il tipo del foro

⑱il codice chiave K3 della scanalatura significa 3*3*18mm, K4 significa che 4*4*25 chiave K5 significa 5*5*25 la chiave, F1 significa face1*25 piano, F2 significa il fronte piano 1*20

Nota

Specifiche per riferimento soltanto.

La dimensione dell'asse e le specifiche (tensione, coppia di torsione, velocità, ecc) possono essere personalizzate.
